渦輪流量計的測量原理由京儀股份為您整理，歡迎閱讀了解。

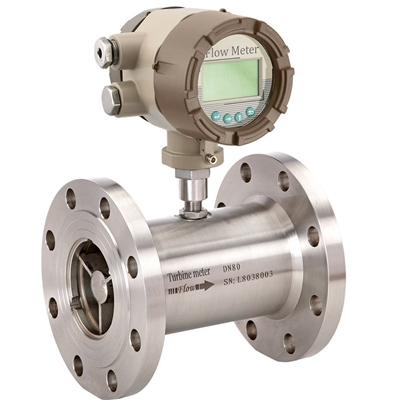

渦輪流量計由渦輪、軸承、前置放大器和顯示儀表組成。渦輪流量計的原理是在管道中心放置一個渦輪，兩端由軸承支撐。當流體通過管道時，它沖擊渦輪葉片并產生驅動扭矩給渦輪，這使得渦輪逆著摩擦扭矩和流體阻力扭矩旋轉。在一定的流量范圍內，對于一定的流體介質粘度，渦輪的旋轉角速度與流體流速成比例。因此，流體流速可以通過渦輪機的旋轉角速度獲得。因此，可以計算通過管道的流體流量。渦輪機的轉速由安裝在外殼外部的感應線圈檢測。當渦輪葉片切斷外殼中永久磁鋼產生的磁力線時，感應線圈中的磁通量將發生變化。感測線圈將檢測到的磁通量周期性變化信號發送到前置放大器，對信號進行放大和整形，產生與流量成比例的脈沖信號，并將其發送到單位轉換和流量積分電路，以獲得和顯示累積流量值。同時，脈沖信號也被送到頻率-電流轉換電路，將脈沖信號轉換成模擬電流量，從而指示瞬時流量值。

1渦輪流量計水平安裝的傳感器要求管道不應有視覺上可察覺的傾斜度(在5度以內)。垂直安裝的傳感器管道的垂直偏差應小于5度，流體方向應上下一致。對于不能停止流動的地方，應安裝旁通閥和截止閥。如果流體含有雜質，應在上游側安裝過濾器。如果含有氣體，吸氣劑應安裝在上游側。過濾器和空氣清除器的污水出口和空氣出口應通向安全的地方。3流量調節閥應安裝在傳感器的下游，上游截止閥應在測量過程中完全打開，不應出現振動或泄漏。過程中應增加止回閥，以防止流體倒流。4傳感器應與管道同心，密封墊不應伸入管道。傳感器不應再處于水平管道的較高點，以免管道中積聚的氣體(如停止流動時混入的空氣)停留在傳感器處，這種氣體不容易排出，影響測量。

京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是渦輪流量計的測量原理全文內容。
