創造力是無限的，儀器是偉大的發明。今天，我想介紹一項國家發明專利——機械式燃氣渦輪流量計。本專利由浙江宇順儀器有限公司申請，于2016年12月7日授權并公布。

內容描述

本實用新型涉及測量儀器技術領域，尤其是一種機械式燃氣渦輪流量計。

發明背景

機械式燃氣渦輪流量計是一種帶有機械計數器的流量計，用于精確測量氣體流量。通過機械傳動和無接觸磁耦合驅動計數器移動，可以直接測量工作條件下的氣體總體積，讀數穩定可靠。

廣泛應用于燃氣調壓站、燃氣輸配管道、城市燃氣計量等領域。然而，在現有機械式燃氣渦輪流量計的長期運行中，由于摩擦力等外部因素的影響，運動的穩定性降低，從而降低了整體精度。因此，有必要改進現有機械式燃氣渦輪流量計的結構。

發明概述

為了克服背景技術的不足，本實用新型提供了一種機械式燃氣渦輪流量計，主要解決現有核心組件因外部因素導致的穩定性和精度降低的問題。本發明結構簡單合理，采用獨立芯的設計方式，芯組件不受外界因素干擾，提高計量精度，使用壽命大大延長，互換性好，維護方便。

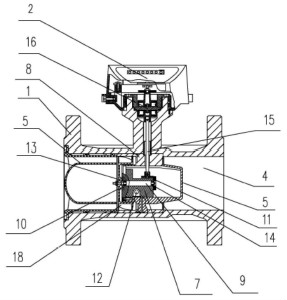

本實用新型的結構圖

本實用新型采用的技術方案是:一種機械式燃氣輪機流量計，包括殼體和機械計數器組件，殼體上端與機械計數器組件固定連接，殼體前端設有固定連接的潤滑組件，殼體內設有測量管段，引導流體， 測量管段內從左至右依次設置有芯組件和后流體，芯組件包括蝸桿固定架、芯固定架、主蝸桿、葉輪和信號盤。 蝸桿固定架固定在運動固定架內，蝸桿固定架的下端設有與潤滑部件配合的注油孔，主蝸桿通過前軸承和后軸承的設置與蝸桿固定架固定連接，主蝸桿的一端設有固定連接的葉輪。

運動組件通過設置連桿組件和磁耦合組件與機械計數器組件固定連接，連桿組件插在后流體導管上；主蝸桿另一端固定連接有信號盤，信號盤通過齒輪與連桿組件嚙合連接；潤滑組件設有儲油結構，儲油結構上設有刻度，儲油結構與噴油孔相配合。蝸桿固定架通過螺栓與后導流裝置固定連接。

本實用新型的有益效果是:由于采用了上述技術方案，本發明結構簡單合理，采用獨立的運動設計方式，使得運動部件不受外界因素的干擾，提高了計量精度，大大延長了使用壽命，互換性好，維護方便。
